FFU的外觀及組成部件主要參數(初效過濾器,高效過濾器)

一、FFU的外觀

目前，全世界所有廠家生產的FFU，從外觀上可這樣劃分:

1、從形狀上分兩種，一種是長方體，一種上部為坡形;FFU的上部做成坡形，起到了一種導流的作用，有利于氣流的流動和均勻分布。長方形的FFU則一般依靠另外的途徑來均衡氣流。

2、從結構上分兩種，一種為整體，一種為分體。

分體形狀的FFU有如下優勢：

① 使過濾器的更換變得方便

② 減小了安裝過程中的勞動強度。

③ 不會產生泄露

二、FFU的組成部件

目前，各種FFU最多由以下幾部分組成(按從上到下、從內到外的順序)，視不同廠家組成部分可能有所減少。

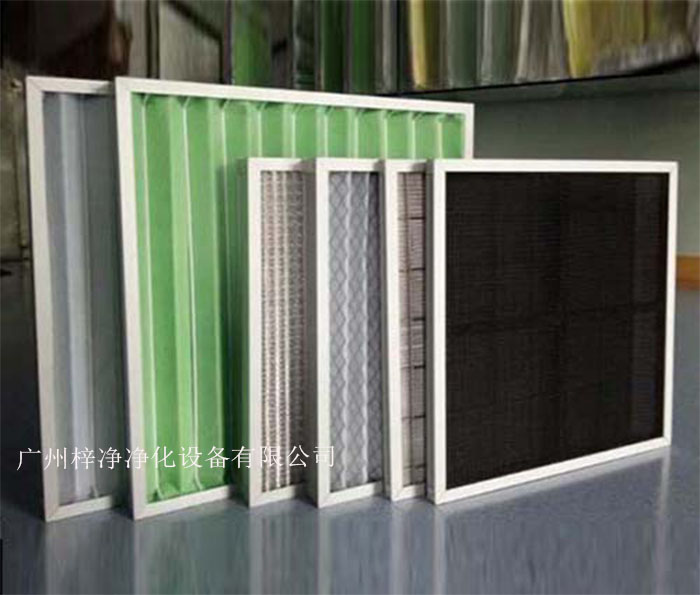

1、初效過濾器

主要防止因施工、檢修或其它意外情況產生雜物而可能造成的對高效過濾器的傷害，起到保護高效、延長使用壽命。

2、外殼體

組成材料大致有鋼板、鋁板、鋁合金、硬塑、不銹鋼等幾種，不同廠家和不同的使用環境有不同的選擇，厚度大約為1.2~2.0，視厚度情況有些可以載人。

3、風管連接部件

在潔凈級別較低(≤1000級 聯邦標準209E)的場合，此時吊頂上部沒有靜壓箱，帶有風管連接部件的FFU使得風管和FFU的連接十分方便。

4、電機

目前，交流電機和直流電機在FFU中都有使用，直流電機的體積大，造價高，控制容易實現，能耗較高。交流電機的體積小，造價低，控制需要相應的技術，能耗較低?，F(xiàn)在FFU所使用的 電機的壽命大約為4~10萬小時不等。一些優秀的電機會有相應的技術，如無油潤滑，密封軸承，帶過熱保護，換向器壽命得到顯著提高等。

5、葉輪

葉輪有兩種形式，前傾和后傾，前傾有利于增加氣流組織的矢向流動，增強去除塵埃的能力。后傾有利于降低能耗，減小噪音。

6、氣流均衡裝置

隨著FFU的不斷普及，絕大部分廠家都開始裝配氣流均衡裝置，用來調整FFU的出口氣流，從而改善潔凈室的氣流分布。

目前，這種均衡裝置大約分為三種：一種為孔板，主要通過板上的孔的疏密分布來調節FFU的出口氣流。一種為格柵，主要通過格柵 的疏密來調節FFU的出口氣流。另外一種為動力曲線，主要通過曲線的形狀來誘導氣流的流動，同時也通過曲線上的孔的疏密分布來調節氣流。

7、高效過濾器

主要用于捕集0.5um以下的顆粒灰塵及各種懸浮物。采用超細玻璃纖維紙作濾料，膠版紙、鋁膜等材料作分割板，與木框鋁合金膠合而成。每臺均經納焰法測試，具有過濾效率高、阻力低、容塵量大等特點。高效空氣過濾器可廣泛用于光學電子、LCD液晶制造，生物醫藥、精密儀器、飲料食品，PCB印刷等行業無塵凈化車間的空調末端送風處。高效和超高效過濾器均用于潔凈室末端，以其結構形式可分為有：有隔板高效、無隔板高效、大風量高效,超高效過濾器等。

另外還有三種高效過濾器，一種是超高效過濾器，能做得到凈化99.9995%。一種是抗菌型無隔板高效空氣過濾器，具有抗菌作用，阻止細菌進入潔凈車間，一種是亞高效過濾器，價格便宜以前多用于要求不高的凈化空間。

8、金屬防護網，金屬防護網主要起到對過濾器的保護作用，大部分都防靜電。

9、刀緣，當FFU使用在一些特別的場合時，帶刀緣的FFU可使用液槽密封，從而能滿足高密封性的要求。

10、控制單元，F(xiàn)FU的控制可大致分為多檔開關、連續調節、計算機控制等幾種，同時實現的功能有單臺控 制、分區控制、報警、運行狀態顯示等。
